Hvad er et dobbelt-PCB T12 LED-rørhus?

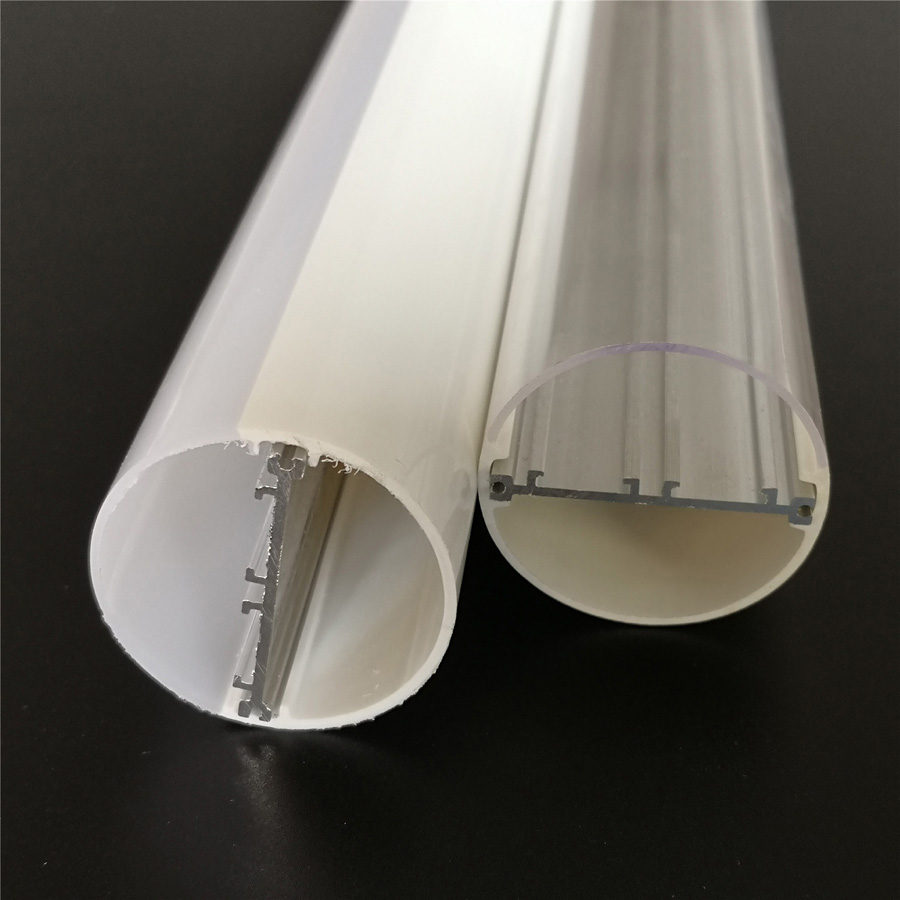

Et dobbelt-PCB T12 LED-rørhus er et ydre polycarbonatrør kombineret med en indvendig aluminiumsprofil, der holder to LED-kredsløbskort. JEs JE-34-hus bruger et rør med en diameter på 38 mm, to 10 × 1,0 mm PCB-positioner og plads til en intern driver op til 16 mm høj. Den kan konfigureres til IP20 eller IP65 konstruktion, med længder fra 600 mm til 2400 mm eller lavet til en speciallængde.

Det gør det til et hus til OEM-rørsamling, ikke en komplet LED-lampe. Dit team vælger stadig LED'er, printkortlayout, driver, ledninger, endehætteforseglingsmetode og den endelige elektriske konfiguration. Huset giver disse beslutninger et defineret mekanisk udgangspunkt.

Se heleLED T12 plastrør og dobbelt printkort aluminiumshusspecifikation, før du udarbejder en prøveanmodning.

Hvad inkluderer JE-34 T12-huset til OEM-rørsamling?

JE-34 T12 LED-rørhuset inkluderer et ydre rør af polykarbonat, en intern 6063 aluminiumsprofil, to PCB-monteringspositioner, plast endehætter og plads til en intern driver. Yderrøret kan være klart eller frostet, og diffusortykkelsen er angivet fra 0,6 mm til 2,0 mm.

Standard diameter er 38 mm. Tilgængelige rørlængder er 600 mm til 2400 mm, med tilpassede længder tilgængelige for kvalificerede projekter. Disse dimensioner bør dog ikke behandles som en komplet mekanisk tegning. PCB-sæder, endehætteindgreb, ledningsføring og førerafstand skal stadig kontrolleres i forhold til dine faktiske komponenter.

For en OEM-køber er nøglepunktet, at JE leverer det ekstruderede plastik- og aluminiumshussystem til dit samlebånd. JE driver plast- og aluminiumekstruderingslinjer, formfremstilling, testning, prøvegodkendelse og masseproduktionskvalitetskontrol til LED-profilprojekter.

Hvordan udvider to PCB-kanaler og en intern aluminiumsprofil designrummet?

To PCB-kanaler giver dig mulighed for at fordele LED'er over to kort i stedet for at tvinge hver LED, driverforbindelse og termisk grænseflade på ét smalt printkort. Det skaber mere plads til beslutninger om lampeeffekt og layout, men det garanterer ikke en bestemt effekt. Den endelige grænse afhænger af LED-type, tavlekonstruktion, strøm, drivervalg, termisk testning og den færdige samling.

Dobbelte 10 × 1,0 mm PCB-positioner, intern driverafstand og termisk støtte

Hver PCB-position er angivet til 10 × 1,0 mm. Bekræft, at dit bords bredde og tykkelse passer til disse positioner, før værktøj eller prøvegodkendelse. Et print, der passer til den nominelle kanal, men som skifter under montering, kan skabe ujævnt lys, ledningstryk eller dårlig kontakt med aluminiumsprofilen.

Det indvendige førerrum er angivet i en højde på op til 16 mm. Mål førerhuset, isoleringen, konnektorerne og eventuelle trækaflastningsdele - ikke kun førermærkaten. Frigang, der ser acceptabel ud på en komponenttegning, kan forsvinde, når ledninger er bøjet inde i røret.

Aluminiumsprofilen giver en metalstruktur under PCB'erne og kan hjælpe med at flytte varmen væk fra pladerne. Det er ikke en erstatning for termisk validering. Test hele lampen med de valgte LED'er, PCB, driver, endestykker og installationsretning.

Hvorfor 6063 aluminiumsindsatsen hjælper med at adskille varmestyring fra lysdiffusion

6063 aluminiumsindsatsen og polycarbonatrøret udfører forskellige opgaver. Aluminiumsprofilen understøtter printpladerne og tilbyder en mere egnet vej til varmeoverførsel end plastik alene. Polycarbonatrøret danner den synlige ydre krop og diffusor, og beskytter de indvendige dele, mens den former lampens udseende.

Denne adskillelse er nyttig i et T12 LED-rørhus med en aluminiumsindsats, fordi det optiske dæksel kan vælges til udseende og transmission uden at bede plasten om at bære hele den mekaniske og termiske belastning. Faktiske termiske resultater afhænger stadig af kontakt mellem printet og profilen, samlingstryk, LED-afstand, driveroutput og luftstrøm omkring det færdige rør.

Hvilke PCB, driver, længde og optiske detaljer skal godkendes før prøvetagning?

Godkend den mekaniske tegning sammen med den elektriske og optiske stykliste. En boligprøve er kun nyttig, hvis den repræsenterer den samling, du planlægger at producere.

Bekræft PCB-afstand, driverhøjde op til 16 mm, rørlængde, endekappepasning og ledningsafstand

• PCB pasform:Bekræft de to 10 × 1,0 mm brætpositioner, brætkantsafstand, og hvordan brædderne fastholdes under samlingen.
• Driverpakke:Kontroller den fulde førerhøjde i forhold til den tilgængelige plads op til 16 mm, inklusive terminaler, ærmer og ledninger.
• Rørlængde:Vælg en længde fra 600 mm til 2400 mm, eller indsend den nødvendige brugerdefinerede længde. Tag højde for endestykkerne og den anvendelige indvendige samlingslængde.
• Endekapper:Godkend plastik-endedækslets dimensioner, fastgørelsesmetode, kabeludgang og paknings- eller tætningsarrangement, hvis lampen vil bruge en IP65-konstruktion.
• Ledningsføring:Bekræft, hvor inputtrådene kommer ind, hvordan de drejer inde i røret, og om driveren eller PCB-forbindelserne kan samles uden at klemme isoleringen.

Disse kontroller forhindrer en almindelig prøvetagningsfejl: godkendelse af rørdiameteren, mens endehætten og drivergrænsefladen forbliver uløste.

Vælg klar eller frostet polycarbonat baseret på transmission, blænding og krav til udseende

JE angiver lystransmission over 95 % for klare betræk og over 85 % for mælkehvide betræk. Klar polycarbonat bevarer mere output, men viser lettere interne LED-punkter og kan producere mere synligt blænding. Et mælkeagtigt eller frostet betræk blødgør udseendet og skjuler komponenter bedre, med en vis reduktion i transmissionen.

Vælg coveret efter at have gennemgået LED-pitch, påkrævet visuel ensartethed, betragtningsvinkel og måludseende. De anførte transmissionstal beskriver dækningsmuligheden; de forudsiger ikke det leverede lys fra din komplette lampe. Spørg efter den relevante diffuserprøve, hvis optisk udseende er et væsentligt krav.

Hvornår er en IP20 konstruktion egnet, og hvornår er IP65 tætning nødvendig?

IP20 er generelt velegnet til tørre indendørs installationer, hvor røret er beskyttet mod vand, og kapslingen ikke behøver forseglet konstruktion. Det er et praktisk valg for mange indvendige armaturer, men den endelige anvendelse afgør stadig, om det åbne eller ikke-forseglede arrangement er acceptabelt.

Brug IP65-konstruktionsmuligheden, når det færdige armatur kan støde på støv eller vandstråler, og projektet kræver det niveau af indkapslingsbeskyttelse. Huset alene fastlægger ikke den endelige IP-klassificering. Tætninger, endestykker, kabelindføringer, driverplacering, samlingstolerancer og produktionsinspektion påvirker alle resultatet. Bekræft den påkrævede testmetode, og få den færdige lampe evalueret i stedet for at antage, at et IP65-hus automatisk gør hele armaturet IP65.

Leverer JE et komplet LED-rør eller et hus til din egen montage?

JE leverer LED-rørhussystemet til OEM- og ODM-montage, ikke et færdigt, elektrisk certificeret rør, medmindre en separat projektaftale definerer disse yderligere tjenester. Du leverer eller godkender LED-kort, driver, ledninger og den endelige lampekonfiguration.

Det arrangement passer til belysningsproducenter, der har brug for et T12 plast LED-rørhus med en aluminiumsindsats og ønsker kontrol over elektronikken. Det passer muligvis ikke en køber, der leder efter en klar til installation, fuldt samlet erstatningslampe. Afklar leveringsomfang, testansvar, mærkning og lovkrav, før du afgiver en produktionsordre.

For brugerdefinerede monteringskrav, sebrugerdefinerede T12 LED-rørhus detaljermed JEs ingeniørteam.

Hvordan skal amerikanske OEM-købere flytte fra tegningsgennemgang til prøver og produktion?

Send JE rørlængden, PCB-tegninger, driverdimensioner, wire-udgangsplan, endekappekrav, optisk præference og påkrævet IP-konstruktion. Inkluder installationsmiljøet og målsamlingsprocessen. Hvis de to tavler bruger forskellige LED-layouts eller betjener forskellige optiske zoner, skal du vise det tydeligt på tegningen.

JE kan derefter gennemgå ekstruderings- og værktøjskravene, forberede prøver og bekræfte de mekaniske grænseflader før masseproduktion. Brug prøven til at kontrollere kortpasning, driverfrigang, ledningsføring, diffusorudseende, fastholdelse af endehætter og - hvor det er relevant - forseglingsprocessen for IP65-versionen.

Start medJE-34 T12 dobbelt-PCB husside, så kontakt JE med dine tegninger og målmængde. Jo tidligere disse projektinput er rettet, jo mindre sandsynligt bliver en billig boligbeslutning en dyr samlingsændring senere.
