Sådan konstrueres LED-huse til højvibrerende skinnemiljøer

Rullende materiel er et fjendtligt miljø for elektronik. Hver gang et tog rammer en sporskifte, rejser højfrekvent kinetisk energi fra bogierne op gennem chassiset og direkte ind i loftspanelerne. Når transitmyndigheder klager over flimrende kabinelys eller dødt loftsarmaturer, er problemet sjældent selve LED-chippen. Fejlen spores næsten altid tilbage til det mekaniske kabinet.

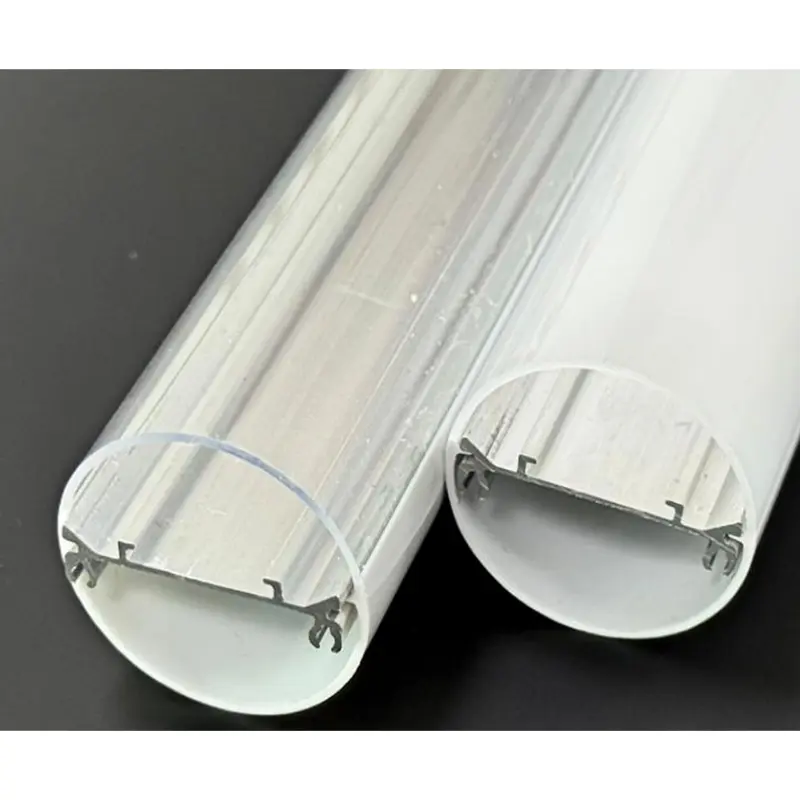

AnLED skinne Køretøjs lyshuser ikke kun et dekorativt betræk. Det er en strukturel støddæmper, et termisk styringssystem og en primær livssikkerhedsbarriere. Hvis ekstruderingsdesignet ikke tager højde for harmonisk resonans, termisk ekspansion eller transitbrandkoder, vil belysningssystemet svigte længe før dets nominelle levetid. Design til dette miljø kræver at opgive standard kommercielle belysningsantagelser og ingeniørarbejde specifikt til konstant, voldsom bevægelse.

Diagnosticering af mekaniske og termiske fejl i belysning af rullende materiel

For at designe et bedre hus skal du først forstå præcis, hvordan nuværende designs bryder sammen i marken. Jernbanemiljøer udsætter belysningsarmaturer for en blanding af fysiske stød, ekstreme temperaturudsving og indelukket luftrum. Når et hus er dårligt konstrueret, forekommer symptomerne normalt i tre forskellige fejltilstande.

Loddefuge Micro-Cracking
Den mest almindelige årsag til flimrende toglys er mekanisk træthed. Når en aluminiums LED-ekstrudering monteres stift til et vibrerende loftspanel uden ordentlig dæmpning, overfører huset den kinetiske energi direkte til det interne printkort. Den konstante bøjning forårsager mikrorevner i loddeforbindelserne, der forbinder dioderne med kortet. Købere giver ofte PCB-producenten skylden, men grundårsagen er et hus, der mangler intern stødisolering til LED-bakken.

Polycarbonat krakelering og diffuserudstødning
Togene gennemgår alvorlig termisk cykling. En personbil, der er parkeret i en jernbanegård natten over, kan falde til under frysepunktet og derefter hurtigt blive varmet op, når HVAC- og belysningssystemerne tændes. Aluminium og plast udvider sig med forskellig hastighed. Hvis de mekaniske tolerancer mellem aluminiumsbasen og plastdiffusoren er for snævre, skaber den termiske udvidelse enorme belastninger. Dette forårsager "crazing" - et netværk af mikroskopiske revner i polycarbonatet - eller endnu værre, får diffuseren til at spænde og springe ud af sit spor under en pludselig opbremsning.

IP65 tætningskompressionssæt
Undergrundsvogne kræver aggressive rengøringsregimer, der ofte involverer højtryksvask. For at overleve dette skal et vibrationsbestandigt LED-transitlyshus have en pålidelig IP65-klassificering. Konstante vibrationer får imidlertid dårlige pakningsmaterialer til at flade ud over tid, et fænomen kendt som kompressionssæt. Når tætningen mister sin hukommelse, omgår fugt og rengøringskemikalier huset og kortslutter de elektriske komponenter.

Materialevalgskriterier for EN45545-overensstemmelse og vibrationsdæmpning

Angivelse af materialer til skinnebelysning kræver afbalancering af strukturel stivhed med strenge passagersikkerhedsmandater. Du kan ikke bare bruge kommercielle profiler fra hylden. Hver komponent skal opfylde strenge jernbanestandarder, især EN45545, som regulerer brandadfærd og materialer i jernbanekøretøjer.

Basisprofilen: 6063-T5 aluminium
Til den vigtigste strukturelle ekstrudering er 6063-T5 aluminium industristandarden. T5 temperamentet giver de nøjagtige mekaniske egenskaber, der er nødvendige for en aluminiums-LED-ekstrudering til rullende materiel: den er stiv nok til at spænde over længden af ​​et togvognsloft uden at falde, men alligevel duktil nok til at modstå lavfrekvente vibrationer uden at gå i stykker. Det er afgørende, at 6063 aluminium tilbyder fremragende termisk ledningsevne, der fungerer som en højeffektiv køleplade til høj-output LED-strimler.

Diffuseren: Flammehæmmende polycarbonat (PC)
Når det kommer til det optiske dæksel, er standard PMMA (akryl) for skørt til skinneanvendelser. En kraftig påvirkning vil knuse den og skabe farlige skår. Standard ABS er billigt, men opfylder ikke røg- og toksicitetskravene i transitbrandkoder.

Du skal angive flammehæmmende PC (polycarbonat). PC kan modstå direkte påvirkning uden at gå i stykker, hvilket gør den ideel til offentlig transport med høj trafik. Endnu vigtigere er det, at brugerdefinerede formuleringer af pc'er kan opfylde kravene i EN45545 Hazard Level 3 (HL3). Det betyder, at i tilfælde af en kahytsbrand, vil huset ikke sprede flammen, og røgen, der udsendes, vil forblive under de strenge toksicitetstærskler, der kræves for at sikre, at passagerer sikkert kan evakuere.

Pakning og endedæksler
Undgå standard PVC eller billig gummi til endekappetætninger. EPDM eller højkvalitets silikone er obligatorisk. Disse materialer modstår ekstreme temperaturer og UV-nedbrydning, mens de bevarer deres kompressive rebound, hvilket sikrer, at IP65-skinnekøretøjets LED-armaturkabinet forbliver vandtæt efter mange års daglige vibrationer.

Validering af varmeafledning med AI-drevet termisk simulering

Varme er fjenden af ​​LEDs levetid. På et kommercielt kontor afgiver et LED-armatur varme til den frie omgivende luft. I et højhastighedstog er belysningshuset ofte forsænket i et isoleret loftpanel direkte under en massiv, varmegenererende VVS-kanal. Den omgivende temperatur omkring armaturet er allerede forhøjet, hvilket drastisk reducerer den delta-T (temperaturforskel), der er nødvendig for effektiv afkøling.

Inden der skæres dyrt værktøj til en ny ekstruderingsprofil, skal termisk styring valideres digitalt. Moderne tekniske arbejdsgange bruger nu AI-assisteret termisk simuleringssoftware til at modellere præcis, hvordan varmen bevæger sig gennem huset i et begrænset rum.

Simuleringen modellerer den termiske vej fra LED-dioden, gennem den termiske pasta, ind i printkortet og ud gennem 6063-T5 aluminiumsfinnerne. AI-drevne løsere kan hurtigt iterere hundredvis af finnegeometrier – justere tykkelsen, afstanden og vinklen på kølepladen – for at finde den nøjagtige konfiguration, der maksimerer overfladearealet uden at tilføje unødvendig vægt. Vægt er en kritisk målestok i design af jernbanekøretøjer; tunge huse øger togets samlede masse, hvilket øger energiforbruget. Ved at validere varmeafledningen digitalt kan ingeniører designe et LED-hus til termisk styringsskinne, der holder diodeforbindelsestemperaturen under 80°C og samtidig minimerer aluminiumsprofilens masse.

Design for Manufacturability (DFM) i brugerdefinerede aluminiums- og polycarbonatprofiler

Selv den mest optimerede CAD-model er ubrugelig, hvis den ikke kan fremstilles pålideligt i skala. Ekstrudering af aluminium og plast kræver præcis kontrol over materialeflow, kølehastigheder og matricefriktion. Dongguan Jinen Lighting Technology (JE) driver 20 plastik- og 5 aluminiumsekstruderingslinjer, der giver DFM-støtte til at fange strukturelle fejl før værktøjsfasen.

Ved konstruktion af enbrugerdefineret LED skinne køretøj lys hus, følg disse specifikke DFM-handlinger:

1. Balance vægtykkelser:Sørg for, at tværsnittet af din aluminiumsprofil har ensartet vægtykkelse. Tykke sektioner afkøles langsommere end tynde sektioner. Hvis en tung monteringsflange sidder ved siden af ​​en tynd køleplade, vil den ujævne afkøling få profilen til at vrides eller vrides, når den kommer ud af ekstruderingsdysen. Hold tykkelsesovergangene gradvise.
2. Design generøse Snap-Fit-tolerancer til pc:Polycarbonat krymper, når det afkøles. Når du designer de sammenlåsende spor, hvor pc-diffusoren klikker ind i aluminiumsbunden, skal du beregne de termiske udvidelseskoefficienter for begge materialer. Efterlad et præcist ekspansionsmellemrum. Hvis pasformen er for stram, vil pc'en bøje sig udad, når toget varmer op.
3. Ingeniør dybe pakningskanaler:En IP65-klassificering kræver mere end blot at komprimere et stykke silikone. Design en dedikeret, U-formet fastholdelseskanal ind i aluminiumsekstruderingen. Kanalvæggene skal være dybe nok til mekanisk at låse pakningen på plads, så den ikke kan rulle eller flytte sig under sidevibrationer.
4. Minimer hule hulrum i plastprofiler:Hule sektioner i plastekstrudering kræver komplekse, dyre matricer med indvendige dorne. Udform, hvor det er muligt, pc-dækslet som en enkeltvægsprofil med støtteribber frem for en lukket rørsektion. Dette reducerer værktøjsomkostningerne og fremskynder produktionen på ekstruderingslinjen.

Tilpasning af OEM-ekstruderingskapaciteter med US Transit Procurement Standards

At bringe en skinnebelysningsarmatur til det amerikanske marked kræver at navigere i et komplekst net af indkøbsspecifikationer, fra lokaliserede FTA-retningslinjer til stive sikkerhedscertificeringer. De amerikanske transitmyndigheder vurderer bud baseret på langsigtet pålidelighed og overholdelse, hvilket flytter et stort ansvar over på belysningsproducenten og i forlængelse heraf deres komponentleverandører.

Indkøb af standard kommercielle ekstruderinger vil føre til fejl under stød-, vibrations- og brandprøvningsfaserne. Du har brug for en OEM-partner, hvis produktionsgrundlag allerede er i overensstemmelse med kravene til transportkvalitet. JE leverer OEM-belysningsproducenter globalt og tilbyder både offentlige støbeforme til standardapplikationer og private støbeforme til proprietære, højspecifikke designs.

Ved at samarbejde med en producent, der i sagens natur forstår de tolerancer, der kræves for 6063-T5 aluminium og EN45545-kompatibelt polycarbonat, eliminerer du trial-and-error-fasen af ​​produktudvikling. Du får huse, der klikker rent sammen, forsegler tæt og overlever det ubarmhjertige mekaniske misbrug af skinnemiljøet. For tekniske specifikationer på brugerdefinerede profiler eller for at gennemgå eksisterende transitklare forme, evaluer en gennemprøvetOEM producent af undergrundsbelysningshusesom kan levere det præcise mekaniske fundament, dit næste transitprojekt kræver.
