G5 endedækselledninger

Først skal du præcisere: hvad præcist mener du med "wire"?

I fremstillingsprocessen for T5 og G5 LED-rør refererer "enkelt-/fler-tråd/trådløs" normalt til antallet af ledninger, der fører fra endehætten, ikke selve rørets strømforsyningsmetode (enkelt-/dobbelt-strømforsyning). Disse to begreber kan let forveksles.

• Enkeltleder:Endehætten fører kun én ledning ud, normalt den strømførende ledning (L) eller neutral ledning (N).

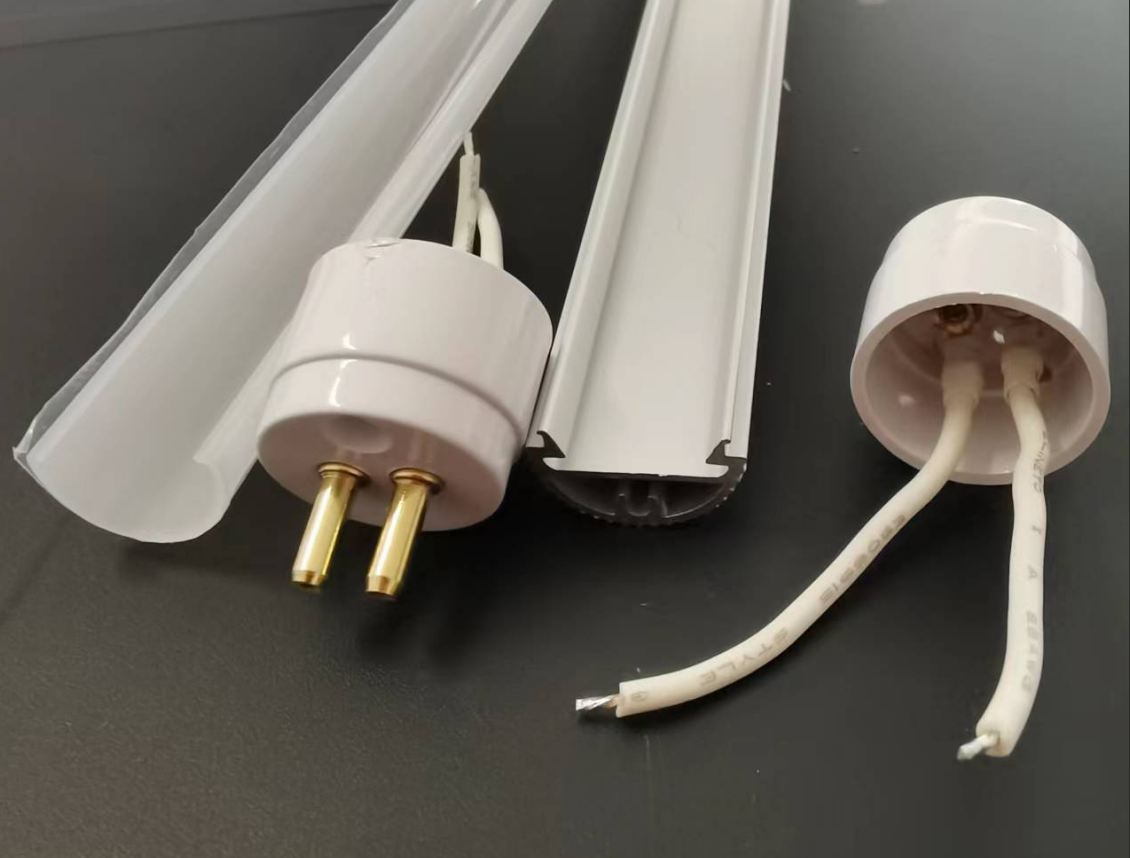

• Multi-wire (dobbelt-wire):Endehætten fører to ledninger ud, normalt en strømførende ledning og en neutral ledning.
• Trådløs:Selve endehætten fører ikke nogen ledninger ud; der er kun to G5-ben.

Når dette er afklaret, er den efterfølgende kombinationslogik let at forstå.

Kombination 1: One End Single-wire + One End Wireless → Single-ended Powered Tube

Dette er den mest almindelige konfiguration for T5 integrerede LED-rør på markedet.

Tilslutningsmetode:Strøm forsynes kun fra entrådsenden. Denne enkelt ledning forbindes til enten den strømførende eller neutrale ledning, mens den anden ledning (strømførende eller neutral) er direkte forbundet til en pin i den anden ende via det interne kredsløb i lamperøret. I den trådløse ende er den ene pin ansvarlig for mekanisk fiksering og ledningsevne, mens den anden pin kan være uforbundet eller internt kortsluttet.

Der er dog en kritisk fremstillingsdetalje: stiftafstanden på T5 G5-lampeholderen er kun 5 mm. Når den ene ende er forsynet med strøm, er de to ben meget tæt på hinanden, og forkert intern ledningsføring kan nemt forårsage kortslutning. Derfor er isoleringen og ledningslayoutet inde i enkelt-leder endekappen en nøgleindikator for endekappeleverandørens håndværk.

Ansøgningsscenarier:Kontorbelysning, supermarkedshyldelys, skabslys, vitrinelys. Disse typer lamper bruger typisk et integreret beslag, der kun kræver én strømindgang, hvilket forenkler installationen, og slutbrugere behøver ikke nogen elektrisk viden.

Kombination to: En ledning fra hver ende → Dobbelt-ende drevet lamperør

Denne metode er almindelig i tekniske renoveringsprojekter.

Tilslutningsmetode:Før en ledning fra lampehætterne i begge ender af lamperøret. Tilslut den ene ende til den strømførende ledning (L) og den anden ende til den neutrale ledning (N). Strøm løber ind fra den ene ende og ud fra den anden. De to G5-stifter inde i lampehætten er kortsluttede og danner en enkelt elektrode.

Hvorfor foretrækkes dual-ended strømforsyning i teknik?Ved eftermontering af gamle lysstofrør er de originale G5-holdere normalt forbundet parallelt, hvilket betyder, at de to stifter er indvendigt kortsluttede. Dual-ended lamper kan tilpasses direkte til denne type holder uden at skulle udskiftes med en ikke-parallel holder. Hvis en enkelt-ende lampe er installeret i en parallel holder, vil den kortslutte umiddelbart efter tænding. Dette er sket i Hong Kongs ingeniørsamfund; nogle brændte endda plastikhuset af den gamle holder.

Produktionsforholdsregler:Begge ender af lampehætten med dobbelt ende skal have ledninger, men ledningsfarverne skal være tydeligt skelnelige (f.eks. den ene ende mærket L, den anden N) for at undgå omvendt ledningsføring under installationen. Ydermere skal den indvendige ledning af den dobbelte fluorescerende lampe sikre, at der ikke er nogen elektrisk forbindelse mellem de to ender; ellers vil lampen kortslutte.

Ansøgningsscenarier:Fabriksværksteder, parkeringspladser, varehuse og logistikcentre. Disse placeringer kræver ofte eftermontering af gamle lysstofrørholdere, og strømforsyningsløsninger med dobbelt ende giver bedre kompatibilitet.

Kombination 3: Den ene ende med en strømførende ledning (dobbelt ledning) + den ene ende med en trådløs endehætte → Forbedret enkelt-endet strømforsyning

Denne kombination er en forbedret version af single-ended strømforsyning, velegnet til scenarier med højere krav til sikkerhed og pålidelighed.

Tilslutningsmetode:Strømforsyningens endedæksel fører de strømførende og neutrale ledninger ud og forbinder direkte til driverens strømforsyning eller AC-strøm. Den trådløse ende bruges kun til mekanisk støtte og kredsløbsforbindelse og håndterer ikke strømtilførsel.

Forskel fra Single-Wire Single-Ended Solution:I den enkelt-ledede enkelt-endede løsning kræver den interne ledning af lamperøret et design med "en ledning, der går ind, og en anden ledning, der forbinder internt til den anden ende", hvilket gør den interne ledning relativt kompleks. I modsætning hertil indføres både strømførende og neutrale ledninger i den dobbelte enkelt-endede løsning gennem den samme endehætte, hvilket opnår et mere direkte internt kredsløbsdesign, reducerer potentielle fejlpunkter og forbedrer sikkerheden.

Produktionsfordele:For producenter af integrerede T5-lamperør giver denne metode højere samlingseffektivitet end ved brug af enkelt-endede endestykker. Fordi alle strømkabler er koncentreret i den ene ende, er der ikke behov for krydsledninger inde i lamperøret, hvilket reducerer risikoen for intern kortslutning.

Ansøgninger:Medicinsk belysning, uddannelsesbelysning, avancerede kommercielle skærme.
