JE'erT8 dobbeltsidet LED-rørhuser en tom kabinetplatform til OEM lineære belysningsprojekter. Den bekræftede konfiguration har en 26 mm udvendig diameter, to 12 × 1 mm PCB-positioner, en indvendig 6063 aluminiumsprofil, en klar eller matteret polycarbonat-indkapsling, plast-endestykker og et eksternt driver-layout. Standard eller tilpassede længder er tilgængelige fra 600 mm til 2400 mm, med IP20 og IP65 konfigurationer.
Nøgleordet erbolig. Dette produkt bliver ikke en arbejdslampe, før LED'erne, PCB-samlinger, ledninger, driver, endeafslutning og eventuelle nødvendige tætninger er blevet valgt og integreret. Købere bør derfor vurdere det ud fra en kontrolleret tegning og en samlet prøve - ikke fra T8-navnet alene. Gennemgå den nuværendeT8 dobbeltsidet lysende husfør du sender dine PCB og projektkrav til JE.
Produktet er et tomt OEM-hus, ikke en færdig T8-lampe eller udskiftning af lysstofrør
"T8" identificerer det generelle rørformat, men det etablerer ikke elektrisk eller mekanisk kompatibilitet med et eksisterende lysstofrør. Et 26 mm-hus kan se bekendt ud, mens du bruger helt andre boards, ledninger, endestykker, monteringsdetaljer og kraftarkitektur.
Gå ikke ud fra, at den accepterer en konventionel fluorescerende forkobling, passer til en G13-lampeholder, inkluderer stifter med netspænding eller kan erstatte en installeret lampe en-til-en. Ingen af disse detaljer bekræftes af husets diameter. Hvis eftermonteringskompatibilitet er påkrævet, anbringes basisgeometrien, stiftarrangementet, den samlede lampelængde, elektrisk input, ledningstilstand og armaturgrænsefladen på godkendelsestegningen.
Denne sondring påvirker også indkøb. Husspecifikationen identificerer ekstruderings- og indkapslingspakken. Den definerer ikke i sig selv LED-mængde, farvetemperatur, lysudbytte, optisk fordeling, strøm, driveradfærd, dæmpning, overspændingsbeskyttelse, driftstemperatur eller levetid. Det er beslutninger om færdige armaturer, der styres af køberens komponentdesign og kvalifikationsprogram.
Tværsnit af den dobbeltsidede T8-hussamling
Samlingen kombinerer et rundt polycarbonathus med en indvendig aluminiumsprofil. Inden for dette tværsnit er to PCB-positioner, hver identificeret som 12 × 1 mm. Dette arrangement giver en OEM-designer to monteringssteder for LED-plader inde i en 26 mm rørkonvolut.
Aluminiumsindsatsen giver en defineret indvendig struktur til printkortplaceringerne. Det kan også deltage i varmeoverførsel fra pladerne, men termisk ydeevne kan ikke udledes af legeringsnavnet eller profilen alene. LED-belastning, pladekonstruktion, termisk grænseflademateriale, kontaktkvalitet, drivertab, omgivelsestemperatur, rørorientering og luftstrøm påvirker alle driftstemperaturen. Godkend det termiske design med de tilsigtede LED-tavler installeret.
Hvordan de parrede PCB-positioner understøtter to lysende flader
To PCB-positioner gør det muligt at placere LED'er mod to sider af røret i stedet for at stole på et bord til at belyse hele omkredsen. Det kan passe til tovejs lineær belysning, nedhængte armaturer, displaybelysning, transitinteriør og andre installationer, hvor der er behov for lys i mere end én retning.
Ekstruderingen garanterer ikke en specifik strålevinkel eller en lige 50/50 lysfordeling. Den faktiske fordeling afhænger af orienteringen af PCB-positionerne, LED-pakken, diodeafstanden, pladebredden, afstanden til polycarbonatet, diffusorfinishen, intern forhindring og nærliggende armaturoverflader. Clear PC har en tendens til at bevare LED-definition og outputretning; frostet pc blander lyset mere effektivt, men kan reducere synlig intensitet og blødgøre strålekontrol.
Inden værktøj eller produktionsgodkendelse inspiceres en belyst prøve fra begge sider. Se efter LED-billeder, mørke bånd i nærheden af aluminiumsindsatsen, farvevariationer, endeskygger og forskelle i lysstyrke mellem de to ansigter. Fotometrisk test hører hjemme på det færdige armaturniveau, fordi det tomme hus ikke indeholder nogen lyskilde.
Bekræft de medfølgende huskomponenter i forhold til køberspecificerede LED'er, PCB-samlinger, ledninger, driver og tætninger
Et boligtilbud bør adskille JE-leverede dele fra køberleverede elektriske komponenter. Baseret på den offentliggjorte produktbeskrivelse kan kabinettet indeholde den indvendige 6063 aluminiumsprofil, klar eller frostet polycarbonat og plastik endehætter. Arkitekturen bruger en ekstern driver. Præcis emballageindhold, endehættestil, hardware, tætninger, kabelindføringsdele og monteringstjenester skal stadig være anført linje for linje i tilbuddet.
Køberen skal normalt definere LED-kort, LED'er, ledninger, stik, termisk grænseflademateriale, driver, jordingsmetode, hvor det er relevant, og endelige elektriske afslutninger. For et IP65-mål skal ansvaret for pakninger, tætningsmiddel, kabelforskruninger, endedækselforsegling og monteringsprocessen være særligt klart. Et IP65-kompatibelt sæt dele er ikke automatisk et IP65-armatur efter ukontrolleret feltsamling.
Specifikationsmatrix til tegning og komponentgennemgang
Brug følgende matrix som udgangspunkt for tegningsgennemgang. Publicerede værdier identificerer den tilgængelige produktkonfiguration; de erstatter ikke projektspecifikke tolerancer, pasformstjek eller reguleringsgennemgang.
| Parameter | Udgivet konfiguration | Hvad køber skal godkende |
|---|---|---|
| Produkttype | Tomt T8 dobbeltsidet LED-rørhus | Omfang af leverede mekaniske dele og undtaget elektriske komponenter |
| Udvendig diameter | 26 mm | Diametertolerance, rethed, parringsafstande og armaturpasning |
| PCB positioner | To positioner, hver 12 × 1 mm | Faktisk PCB tykkelse og bredde, indføringsafstand, fastholdelse og termisk kontakt |
| Indvendig metalprofil | 6063 aluminium | Profiltværsnit, finish om nødvendigt, hærdning hvis materialekritisk, skærelængde og gratgrænser |
| Ydre indkapsling | Klar eller frostet polycarbonat | Optisk udseende, spredning, farvekonsistens, påvirkningskrav og miljømæssig egnethed |
| Afslut opsigelse | Plast endestykker | Hættegeometri, fastgørelsesmetode, kabeludgang, stik- eller stiftdetaljer og tætningsansvar |
| Chauffør arrangement | Ekstern driver | Førerens placering, ledningsrute, stiksystem, trækaflastning og elektriske klassifikationer |
| Ingress konfiguration | IP20 eller IP65 mulighed | Komplet tætningsdesign, monteringsvejledning og testmetode for færdig enhed |
| Længde | Standard eller kundetilpasset, 600–2400 mm | Skærelængdetolerance, samlet samlet længde, endetillæg og emballagegrænse |
Fast geometri: 26 mm diameter og to 12 × 1 mm PCB-positioner, med pasform og tolerancer godkendt på tegningen
26 mm diameter og parrede 12 × 1 mm PCB-positioner er kernegeometrien, men nominelle dimensioner er ikke nok til frigivelse. Et bræt designet med samme nominelle bredde som dets slids kan binde sig, hvis pladefabrikation, ekstrudering, bue, belægning og monteringstolerancer stables i den forkerte retning. En løs pasform skaber et andet problem: pladebevægelser, inkonsekvent termisk kontakt eller synlig fejljustering bag diffusoren.
Send JE den faktiske PCB-omrids i stedet for kun at skrive "12 mm board" i RFQ. Inkluder PCB-tykkelse, kantfinish, loddemaske eller belægningsopbygning nær indføringsområdet, komponentens udestående zoner, konnektorfremspring og den påtænkte indføringsretning. Den godkendte tegning skal identificere de dimensioner, der er kritiske for at passe og angive, hvordan disse dimensioner vil blive inspiceret.

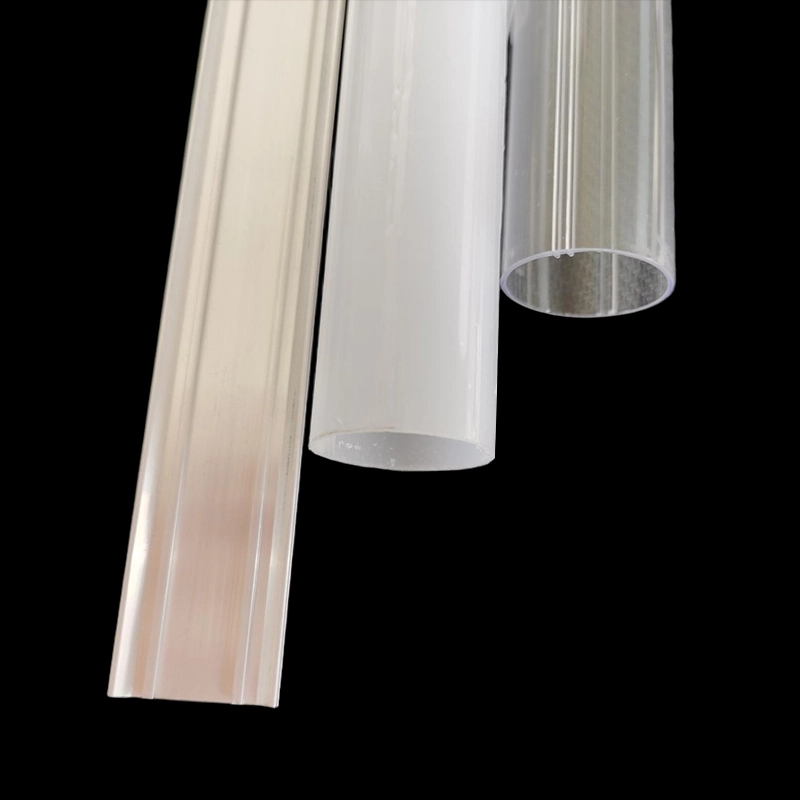

Konstruktion og muligheder: indvendig 6063 aluminiumsprofil, klar eller frostet polycarbonat, plast endestykker, ekstern driver og 600–2400 mm længder
6063 er almindeligt anvendt til ekstruderede aluminiumsprofiler, fordi det kan formes til kontrollerede tværsnit og accepterer almindelige efterbehandlingsprocesser. Alligevel er "6063 aluminium" ikke en komplet termisk eller mekanisk specifikation. Hvis temperament, overfladebehandling, ledningsevne, udseende eller korrosionsadfærd har betydning for projektet, skal du tilføje kravet til tegningen og anmode om bekræftelse.
Længden ændrer sig også mere end købsprisen. Lange huse er mere følsomme over for rethed, håndteringsskader, PCB-indsættelse, ledningsadgang og pakkedesign. Bekræft, om din angivne længde refererer til den afskårne ekstrudering, polycarbonatkroppen eller den samlede samlede enhed inklusive endestykker. JE lister standard ogspeciallængde T8 LED-rørhusmuligheder fra 600 mm til 2400 mm; tilbuddet skal identificere den nøjagtige færdige længde og tolerance.
Clear eller Frosted PC, End-Cap-terminering og IP20- eller IP65-konfigurationsvalg
Vælg klar polycarbonat, når LED-synlighed, retningsbestemt output eller udseendet af de indvendige plader er acceptabelt. Det kan afsløre diodeafstand, ledninger, samlinger og små justeringsfejl, så den indvendige opbygning skal være visuel ren. Vælg frostet pc, når du har brug for bedre visuel blanding og mindre direkte LED-billeddannelse. Frosting er ikke en erstatning for tilstrækkelig LED-afstand eller optisk testning, og dens effekt på transmissionen bør evalueres med den rigtige lysmotor.
End caps bliver ofte den oversete grænseflade. De bestemmer, hvordan røret lukker, hvordan ledninger forlader huset, og hvordan samlingen forbindes med det omgivende armatur. En plastik endehætte bør ikke antages at give en standardiseret fluorescerende base eller en vandtæt forsegling. Sæt fastholdelsesmetode, kabelåbning, konnektorarrangement, polaritetsmærkning, trækaflastning og krav til serviceadgang på tegningen.
IP20 er kun passende, hvor det færdige design ikke kræver beskyttelse mod vandindtrængning. IP65-optionen er beregnet til en støvtæt og vandstråleafvisende konfiguration, men klassificeringen gælder kun, efter at det fulde kabinetsystem og monteringsmetode er blevet defineret og testet. Endekapsler, kabelindføringer, tætningskompression, snitflader og produktionsudførelse kan alle forårsage lækage.
Spørg hvordan det citeredeIP20 eller IP65 T8 huskonfigurationadskiller sig i komponenter og montering. Hvis JE leverer løse dele, som din fabrik kan samle, skal du aftale tætningsmaterialer, tætningsmiddelplacering, hærdningsbetingelser, hvor det er relevant, hætteindsættelse eller fastgørelsesmetode og færdigproduktets indtrængningstest. Udskriv ikke et IP-krav udelukkende baseret på en usamlet husprøve.
Anvendelsesgrænser for transit-, kommercielle, arkitektoniske og beskyttede udendørsarmaturer
Det dobbeltsidede format kan understøtte skinnekøretøjsinteriør, stationer, kommerciel belysning, garager, skoler, fabrikker og andre lineære installationer. Disse anvendelser deler ikke én kvalifikationsstandard, så applikationsnavnet bør aldrig stå i overensstemmelse med tekniske krav.
Belysning af jernbanekøretøjer kan kræve projektspecifik kontrol for vibrationer, stød, flammer og røgadfærd, elektrisk sikkerhed, elektromagnetisk kompatibilitet, materialesporbarhed og sikker tilbageholdelse. Husgeometrien på 26 mm beviser ikke overensstemmelse med nogen af disse krav. Giv JE den påkrævede test- eller materialedokumentliste før prøvetagning, så utilgængeligt bevis opdages tidligt i stedet for under kundeindsendelse.
For kommercielle og arkitektoniske armaturer skal købere normalt fokusere på udseende, lysfordeling, monteringsintegration, føreradgang, varme, rengøring og vedligeholdelse. Frosted PC kan skjule individuelle LED'er, men en lang lysende linje kan stadig vise mørke zoner ved pladesamlinger eller endestykker. Byg en prøve i fuld længde, hvis kontinuerligt udseende betyder noget; en kort afbrydelse vil ikke afsløre alle produktionsproblemer.
Garager, fabrikker og beskyttede udendørs steder tilføjer støv, fugt, rengøringspraksis, temperaturvariationer og mulig kemisk eksponering. IP65 adresserer indtrængen under definerede testbetingelser, ikke UV-resistens, kemisk kompatibilitet, kondensering, slagfasthed eller ubegrænset udendørs eksponering. Disse egenskaber skal specificeres og verificeres separat. Hvis røret skal sidde inde i et andet forseglet armatur, skal du også overveje indespærret varme, og om den eksterne driver forbliver tilgængelig.
Godkendelsesbevis: Tegninger, prøveinspektion, testmetoder, materialedokumenter og UL- eller ETL-indsendelsesstøtte uden krav om boligcertificering
En troværdig godkendelsespakke starter med en kontrolleret tværsnitstegning og en montagetegning. De skal vise 26 mm diameter, PCB-positioner, nøglegrænseflader, materialeforklaringer, endekappedetaljer, længdedefinition og revisionsstatus. Dimensioner, der påvirker PCB-indsættelse, hættepasning, montering eller forsegling, fortjener eksplicitte tolerancer snarere end en generel note.
Prøveinspektion skal dække dimensioner og praktisk montering. Indsæt de faktiske PCB'er, før de tilsigtede ledninger, montér endekapperne, og kontroller den fulde længde for bue, snoning, ridser, farvevariationer, hættemellemrum og pladebevægelse. Betjen derefter det tilsigtede LED- og driversystem under repræsentative forhold for at evaluere temperatur og optisk udseende.
Testmetoder skal aftales, før resultater sammenlignes. For et IP65-design skal du identificere, om testen gælder for JE's samlede prøve eller for dit færdige armatur, inklusive din kabelindgang og ledninger. Materialedokumenter kan omfatte erklæringer, datablade eller testrapporter, men deres tilgængelighed og relevans skal bekræftes for den nøjagtige harpiks, aluminiumsspecifikation, farve og produktionskonfiguration, der købes.
UL- eller ETL-indsendelsesstøtte bør behandles som dokumentkoordinering, ikke som en generel certificeringspåstand. En materialeregistrering, komponentfil eller leverandørerklæring gør ikke det tomme hus – eller den færdige lampe – UL-listet eller ETL-listet. Den endelige konstruktion, elektriske komponenter, temperaturer, mellemrum, ledninger, indkapsling og påtænkt brug kan alle blive gennemgået af det valgte certificeringsorgan.
Fortæl JE, hvilken indsendelsesrute og dokumenter dit laboratorium eller certificeringspartner kræver. JE kan derefter bekræfte, hvad der er tilgængeligt for de foreslåede materialer og konfiguration. Hvis en specifik anerkendelse, notering, brandbarhedsklassificering, filnummer eller testrapport er obligatorisk, skal du indhente og verificere dette bevis, før du godkender ordren. Udled det aldrig fra et logo, en generisk materialefamilie eller et tidligere projekt.
Fra tegninggennemgang til prøvegodkendelse og produktionstilbud
Kina tilbyder dyb ekstruderingskapacitet, men fabrikkens placering alene fortæller dig lidt om tegningskontrol, komponenttilpasning eller repeterbarhed. JE fremstiller aluminium- og plastekstruderinger til LED-belysning, herunder rørhuse, LED-profiler, PC-rør, endestykker og tri-proof huse. For dette projekt er det nyttige bevis en responsiv tegneproces, en repræsentativ prøve, en defineret inspektionsplan og et tilbud, der gør forsyningsgrænsen klar.
Tilpasningsarbejdsgang: tegningsrevision, DFM-feedback, formvalg, prøveverifikation og produktionskvalitetskontrol
Start med applikationen i stedet for en løs anmodning om "T8-hus." Send PCB-filerne, mål overordnet længde, optisk præference, slutterminering, indgangsmål, monteringsgrænseflade og obligatoriske dokumenter. JE kan sammenligne disse input med en eksisterende offentlig støbeform eller afgøre, om en privat støbeform og tilpasset ekstrudering er nødvendig.
Under revision af tegningen skal du afklare brætfrihed, endehætteindgreb, ledningsføring, komponentudbevaringsområder, tætningsflader og synlige kosmetiske zoner. DFM-feedback bør identificere dimensioner, der er svære at holde eller inspicere, og enhver ændring, der påvirker værktøj, montering eller omkostninger. En tilpasset profil kan løse et ægte grænsefladeproblem, men den tilføjer også værktøjsgodkendelse og låser projektet til et nyt tværsnit. Bestil ikke privat værktøj blot for at undgå at tilpasse en ikke-kritisk PCB-kant.
Prøven skal repræsentere det aftalte materiale, diffusorfinish, aluminiumtværsnit, endedækseldesign og længde tæt nok til at teste de reelle risici. Registrer enhver accepteret afvigelse. Når prøven har bestået dimensions-, monterings-, optiske, termiske og gældende indtrængningskontroller, fryses den tegningsrevision, der blev brugt til produktionstilbuddet.
Produktionskvalitetskontrol bør være bundet til observerbare krav: materialeidentitet, kritiske tværsnitsdimensioner, snitlængde, rethed, hvor specificeret, overfladetilstand, diffusorudseende, endekappepasning, PCB-indsættelse og emballagebeskyttelse. For forseglede samlinger skal du definere, hvordan indgangsydelsen kontrolleres, og på hvilket prøveudtagningsniveau. Tilbuddet skal også angive ejerskab af værktøj, hvor det er relevant, prøveomkostninger, ordremængde, leveringstidsgrundlag, pakkemetode og forsendelsesbetingelser i stedet for at overlade disse punkter til e-mail-antagelser.
RFQ-tjekliste: længde, PCB-geometri, diffuser, IP-mål, endestykker, tolerancer, mængde, emballage, destination og påkrævet dokumentation
- Længde:Angiv skærelængden og den nødvendige samlede samlede længde inden for det tilgængelige 600–2400 mm område.
- PCB geometri:Fastgør pladebredde, tykkelse, kontur, forbindelsesposition, komponentholdere og indføringsretning.
- Diffuser:Vælg en klar eller frostet pc, og beskriv det optiske udseende, som prøven skal demonstrere.
- IP-mål:Angiv IP20 eller IP65, hvem der udfører slutmontage, og hvilken færdig konfiguration der testes.
- Endekapper:Definer terminering, kabeludgang, konnektor- eller benkrav, fastholdelse, tætning og trækaflastning.
- Tolerancer:Markér kritiske dimensioner for PCB-pasning, hætteindgreb, montering, længde og parringsdele.
- Mængde:Giv prototype, pilot og forventede produktionsmængder, så offentlige støbeforme og specialfremstillede ruter kan sammenlignes.
- Emballage:Identificer behov for overfladebeskyttelse, bundtgrænser, mærkning og eventuelle længderelaterede håndteringsrestriktioner.
- Bestemmelsessted:Angiv leveringsland, by eller havn, foretrukne forsendelsesbetingelser og eventuelle krav til importdokumenter.
- Dokumentation:Liste tegninger, inspektionsrapporter, materialeregistreringer, erklæringer, testbeviser og certificerings-indsendelsesdokumenter, der kræves til godkendelse.
Send den pakke med din tegningsrevision for at anmode om en prøveplan og et produktionstilbud for26 mm dobbeltsidet T8 LED-rørhus.
